Description

KORADO deskový radiátor typ HYGIENE 10 503 / 40410-050040-K0-10

Model RADIK HYGIENE je deskové otopné těleso v provedení KLASIK, které umožňuje levé nebo pravé boční připojení na rozvod otopné soustavy. Svou konstrukcí je určeno pro otopné soustavy s nuceným nebo samotížným oběhem.

Je upraveno pro instalaci a provoz v místnostech s vysokými požadavky na hygienu a čistotu. Všechny typy jsou bez přídavné plochy, mají hladkou čelní desku, švové sváry desek jsou zakryty speciální hladkou lištou, u typu 20S je větší vzdálenost mezi deskami (hloubka tělesa B = 102 mm) ve srovnání s klasickým řešením typu 20 (B = 66 mm).

Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek. V základní výbavě je odvzdušňovací a zaslepovací zátka a potřebný počet navrtávacích konzol typu 18/120 (viz katalog KORAMONT), které umožňují upevnit otopné těleso standardně až 65 mm od stěny.

Upozornění: Při požadavku na vzdálenost otopného tělesa od stěny v rozsahu 65 ÷ 80 mm lze využít stejný typ konzoly, ale podmínkou je použít na dolní řadu příchytek také konzolu (ne opěrku). V tomto případě je nutno tyto další konzoly objednat, nejsou zahrnuty do základního vybavení.

Parametry:

Výška: 503 mm

Délka: 404 mm

Hloubka: 49 mm

Připojovací rozteč: h = H – 57 mm

Připojovací závit: 4 x G1 vnitřní

Nejvyšší přípustný provozní přetlak: 1,0 MPa

Nejvyšší přípustná provozní teplota: 110 °C

Připojení otopného tělesa: levé nebo pravé boční

Výkon při tepelném spádu: 90/70°C 215 W

Cena je včetně uchycení.

Všeobecné údaje

RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha.Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131.Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

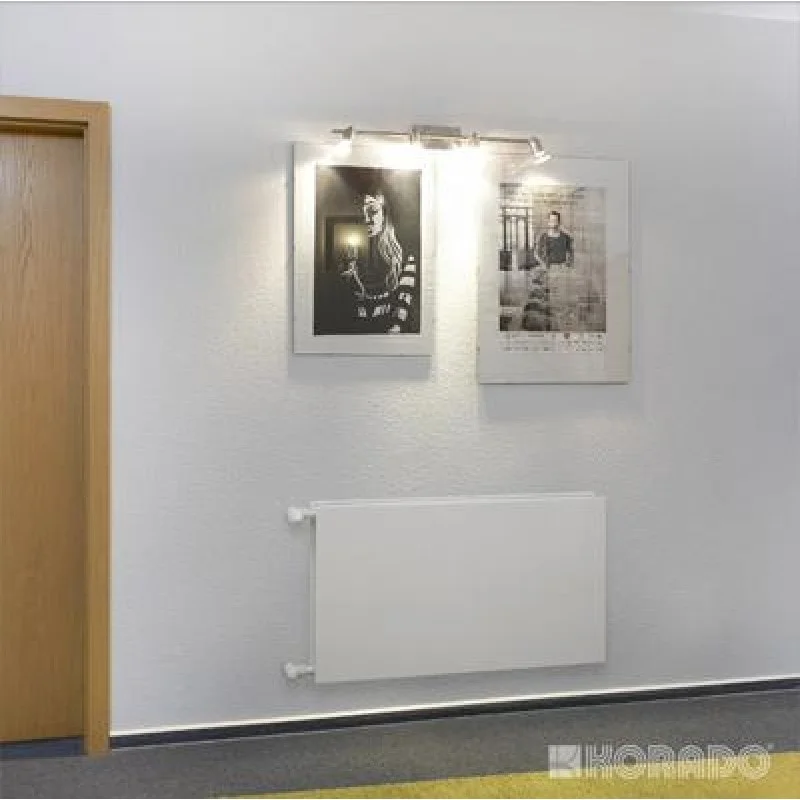

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
