Description

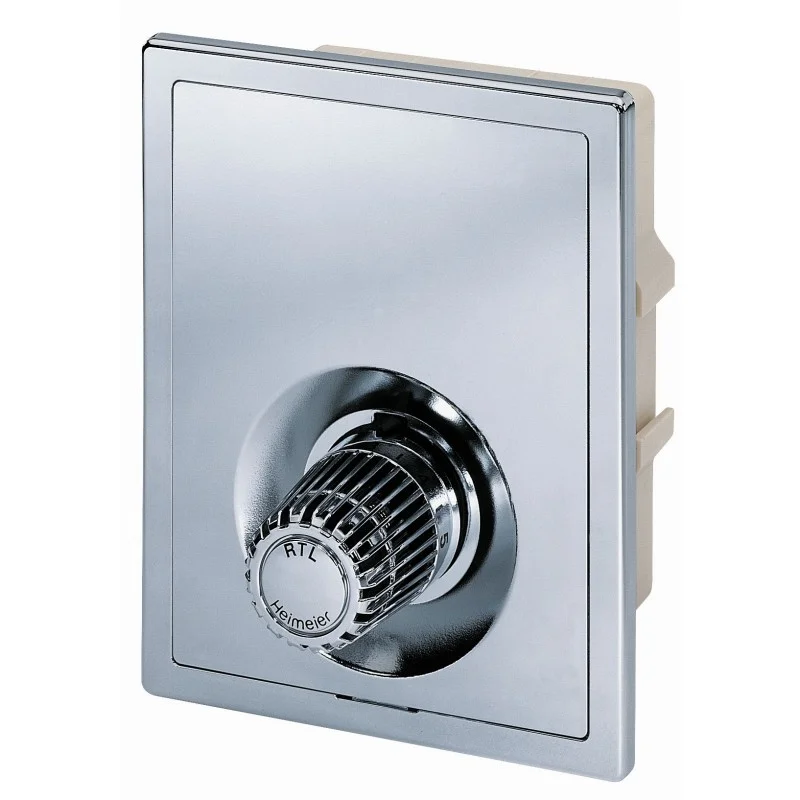

HEIMEIER Multibox RTL s omezovačem teploty, chrom 9304-00.801

Barva: Kryt a RTL termostatická hlavice pochromované

Individuální přímočinná regulace okruhů podlahového vytápění

Multibox je určen pro regulaci podlahového nebo stěnového vytápění nebo pro kombinaci podlahového vytápění a vytápění otopnými tělesy. Kryt umožňuje korekci montážní pozice v rozsahu 6° na každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé barvě nebo chrom. Základní box lze snadno upevnit do různých stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do 30 mm.

Technický popis

Použití:

Pro vytápěcí sytémy, podlahové a stěnové vytápění, kombinované okruhy s otopnými tělesy.

Funkce:

Multibox K:

Individuální regulace dle teploty v místnosti

Nastavení (V-exact II)

Uzavírání

Odvzdušnění

Multibox RTL:

Individuální regulace dle max. teploty zpátečky

Nastavení

Uzavírání

Odvzdušnění

Multibox K-RTL:

Individuální regulace dle teploty v místnosti a max. teploty zpátečky

Nastavení (V-exact II)

Uzavírání

Odvzdušnění

Rozměry:

Těleso ventilu DN 15.

Hloubka montážní skříně je 60 mm.

Flexibilní instalaci umožňuje variabilní vzdálenost mezi montážní skříní a krytem (až do 30 mm).

Vymezovací šrouby navíc dovolují korekci odchylky od svislé montáže v rozsahu až do 6° na každou stranu.

Viz. Rozměry.

Tlaková třída:

PN 10

Rozsah nastavení:

Termostatická hlavice K: 6 °C až 28 °C

Omezovač teploty zpětné teplonosné látky (RTL): 0 °C až 50 °C

Teplota:

Maximální provozní teplota: 90°C

Minimální provozní teplota: 2°C

U všech provedení Multiboxu je nutné předem zkontrolovat a případně upravit teplotu přívodní teplonosné látky tak, aby vyhovovala hygienickým a bezpečnostním předpisům pro podlahové vytápění.

Viz. Informace!

Materiál:

Těleso ventilu: koroziodolný bronz.

O-kroužky: EPDM

Kuželka ventilu: EPDM

Zpětná pružina: nerez

Ventilová vložka: mosaz, PPS (polyfenylsulfid)

Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.

Plastické části z ABS a PA.

Teplotní čidlo: termostatická hlavice K s kapalinovým čidlem.Omezovač teploty zpátečk RTL plněný roztažitelným médiem.

Povrchová úprava:

Všechny varianty jsou dodávány s krytem a viditelnou stupnicí nastavovaných hodnot na hlavicích. Volitelně v bílém (RAL 9016) nebo chromovaném provedení.

Značení:

TAH, směr toku, II-značka.

Připojení potrubí:

Připojovací závit G3/4″ s eurokonusem odpovídá svěrným šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
