Description

E-Z ventil s ponornou trubkou je určen pro jednobodové připojení

otopných žebříků, druhý konec zůstává volný např. pro elektrickou

topnou tyč. Rozteč připojení trubek je 50 mm.

Použití:

– Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.

Funkce:

– Regulace

– Nastavení

– Uzavírání

Rozměry: DN 15

Tlaková třída: PN 10

Teplota:

– Maximální provozní teplota: 120 °C, s montážní krytkou nebo

pohonem max. 100 °C.

– Minimální provozní teplota: -10 °C

Materiál:

– Těleso ventilu: koroziodolný bronz.

– O-kroužky: EPDM

– Kuželka ventilu: EPDM

– Zpětná pružina: nerez

– Ventilová vložka: mosaz

– Kompletní ventilová vložka může být vyměněna pomocí montážního

přípravku HEIMEIER bez vypouštění soustavy.

– Dřík: Niro-ocelový dřík se dvěma těsnícími O-kroužky. Vnější O-

kroužek lze vyměnit pod tlakem.

– Ponornou trubkou: mosaz

Ostatní:

Viz „Příslušenství“

Povrchová úprava:

– Tělo ventilu a šroubení jsou poniklované

Značení:

Dvoutrubková soustava:

– THE, šipka směru toku.

– Černá ochranná krytka.

Jednotrubkové soustava:

– THE, šipka směru toku, 35/65.

– Modrá ochranná krytka.

Připojení k potrubí:

G3/4 vnější závit s kónusem pro připojení k měděným, přesným

ocelovým, plastovým a vícevrstvým plastovým trubkám pomocí

svěrných šroubení.

Připojení pro termostatické hlavice a pohony: HEIMEIER M30x1,5

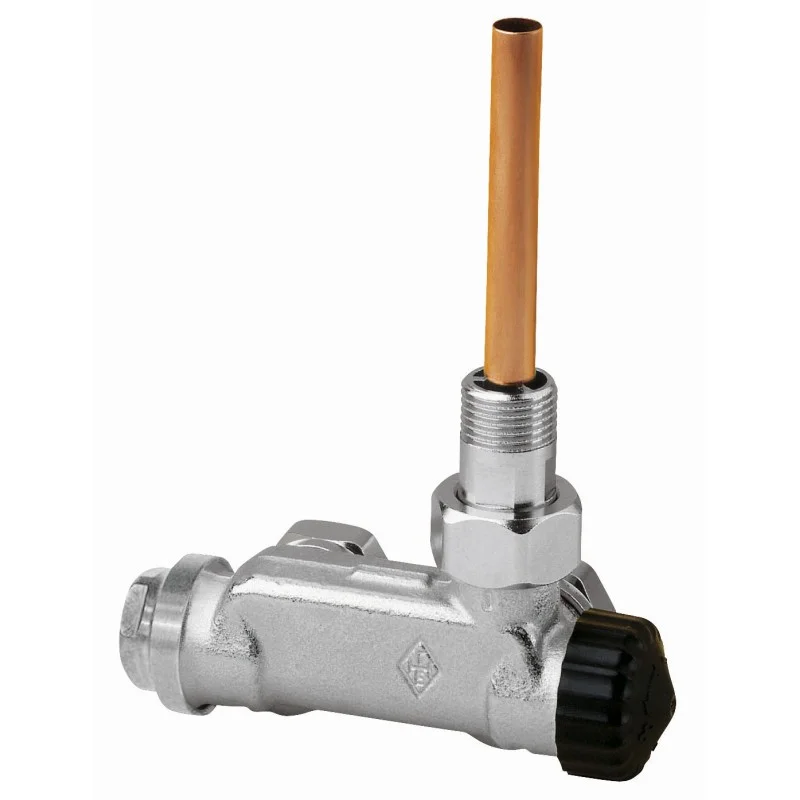

ilustrativní foto
