Description

Vhodné pro:

• Klimatizace pro komerční budovy

• Vytápění komerčních budov

• Cirkulace teplé vody v komerčních budovách

• Dálkové chlazení

• Dálkové vytápění

• Chlazení

• Vytápění v průmyslu

• Odsolování

• Úprava pitné vody

• Zavlažování

• Distribuce vody

Technické parametry:

• Otáčky čerpadla, ke kterým se vztahují údaje čerpadla: 4800 ot/min

• Jmenovitý průtok: 38.7 m3/h

• Jmen. dopravní výška: 14.6 m

• Max. dopr. výška: 200 dm

• Skutečný průměr oběžného kola: 78 mm

• Kód mechanické ucpávky: BQQE

• Toleranční pásmo křivky: ISO9906:2012 3B2

• Verze čerpadla: A

Materiály:

• Těleso čerpadla: Litina

– EN-GJL-250

– ASTM class 35

• Oběžné kolo: Kompozit

– PES+30% GF

• Kód materiálového provedení: A

Instalace:

• Rozsah okolní teploty: -20 .. 50 °C

• Maximální provozní tlak: 10 bar

• Maximální tlak při dané teplotě: 10 bar / 120 °C

• Typ připojení: DIN

• Velikost připojení: DN 65

• PN pro potrubní přípojku: PN 6/10

• Délka port-port: 340 mm

• Velikost příruby motoru: 56C

• Kód připojení: F

Kapalina:

• Čerpaná kapalina: Voda

• Rozsah teploty kapaliny: -25 .. 120 °C

• Vybraná teplota kapaliny: 20 °C

• Hustota: 998.2 kg/m3

Elektrické údaje:

• Typ motoru: 90LC

• Třída účinnosti IE: IE5

• Jmenovitý výkon – P2: 2.2 kW

• Frekvence el. sítě: 50 / 60 Hz

• Jmenovité napětí: 3 x 380-500 V

• Jmenovitý el. proud: 4.35-3.55 A

• Cos phi – účiník: 0.91-0.85

• Jmenovité otáčky: 480-5900 ot/min

• Účinnost: 90.1%

• Účinnnost motoru při plném zatížení: 90.1 %

• Krytí (IEC 34-5): IP55

• Třída izolace (IEC 85): F

• Motorová ochrana: ELEC

• Výr.č. motoru: 99138046

Řídící jednotky:

• Ovládací panel: HMI200 – standardní

• Modul funkcí: FM300 – pokročilý

• Frekvenční měnič: Integrovaný

Jiné:

• Index minimální účinnosti, MEI ?: 0.70

• Čistá hmotnost: 31.6 kg

• Hrubá hmotnost: 40.3 kg

• Přepravní objem: 0.16 m3

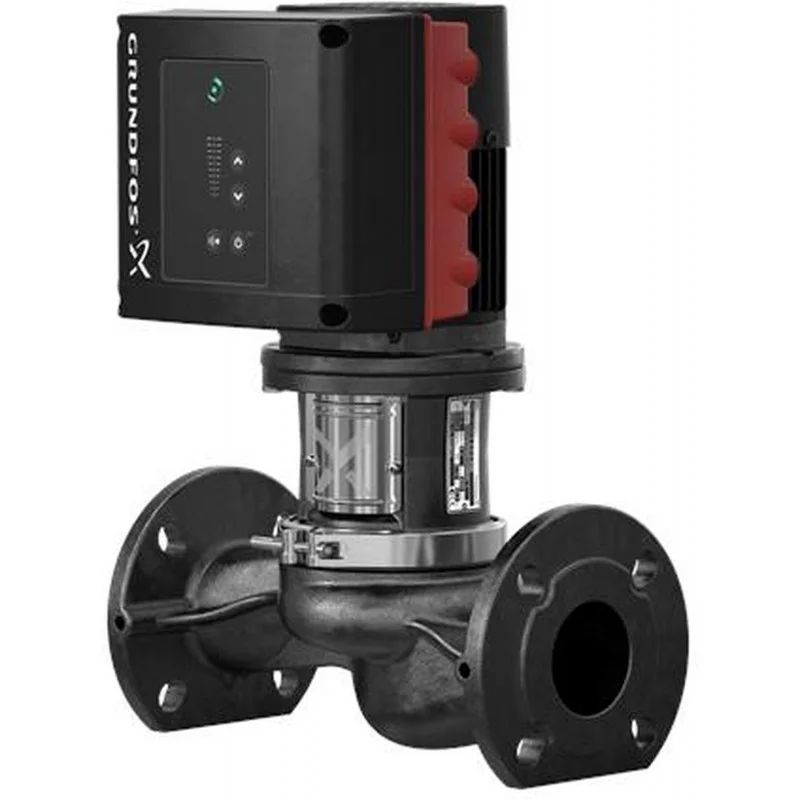

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
