Description

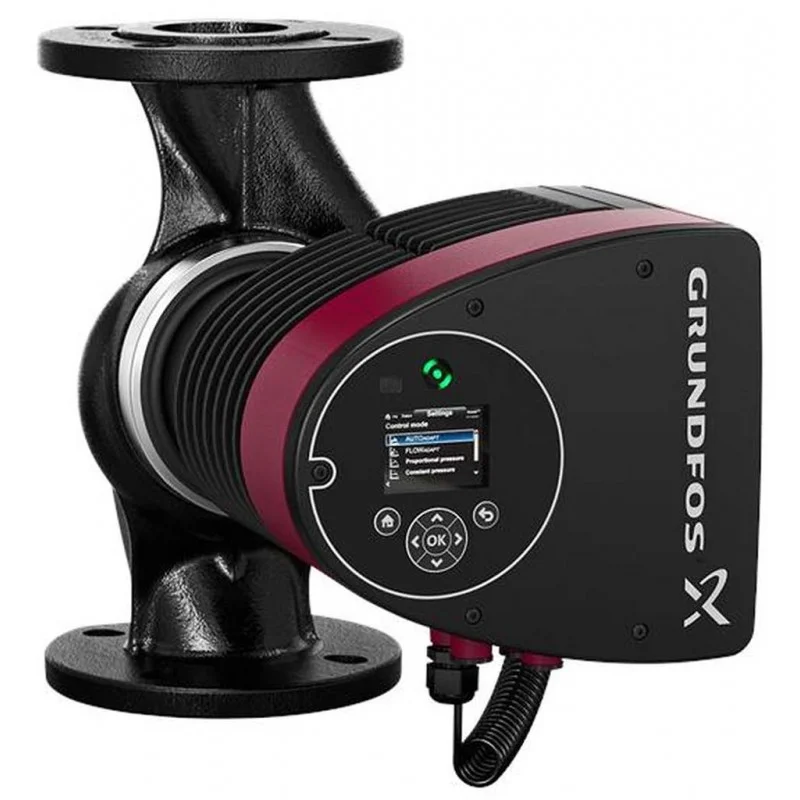

Grundfos MAGNA – vysoce účinné oběhové čerpadlo s pokročilým řízením 1×230 V

Grundfos MAGNA je vysoce účinné elektronicky řízené oběhové čerpadlo určené pro vytápěcí a klimatizační systémy v komerčních a technických budovách. Díky pokročilým regulačním funkcím AUTOADAPT, FLOWADAPT a FLOWLIMIT zajišťuje optimální průtok, nízkou spotřebu energie a snadnou integraci do nadřazených systémů MaR.

Čerpadlo umožňuje řízení pomocí externího signálu 0–10 V nebo 4–20 mA a lze jej snadno konfigurovat prostřednictvím integrovaného displeje nebo mobilní aplikace. Komunikační moduly Grundfos CIM umožňují přímé napojení na systémy řízení budov (BMS).

Vhodné použití

• Klimatizační systémy v komerčních budovách
• Vytápění komerčních a administrativních objektů
• Cirkulace teplé vody (u provedení z korozivzdorné oceli)
• Systémy s požadavkem na konstantní průtok

Hlavní vlastnosti a výhody

• Funkce AUTOADAPT – automatické přizpůsobení výkonu systému
• FLOWADAPT a FLOWLIMIT – přesná regulace průtoku
• Režim konstantního průtoku
• Možnost řízení externím signálem 0–10 V / 4–20 mA
• Snadná integrace do systémů MaR pomocí modulů CIM
• Nastavení přes displej nebo mobilní aplikaci
• Velmi nízká spotřeba energie (EEI 0,18)
• Bezúdržbový provoz s dlouhou životností

• Jmenovitý průtok	11,22 m3/h
• Jmenovitá dopravní výška	7,24 m
• Maximální dopravní výška	120 dm
• Teplotní třída	TF 110
• Energetická účinnost (EEI)	0,18
• Maximální provozní tlak	10 bar
• Stavební délka	220 mm
• Schválení	CE, VDE, EAC, UKCA, TSERCM, UkrSEPRO
• Model	E

Materiálové provedení

• Těleso čerpadla: litina (EN-GJL-250 / ASTM A48-250B)
• Oběžné kolo: kompozit PES vyztužený 30 % skelných vláken

Instalace a provoz

• Rozsah okolní teploty: 0 – 40 °C
• Potrubní přípojka: DN 32
• Standardní příruba DIN
• Jmenovitý tlak: PN 6 / PN 10

Kapalina

• Čerpané médium: voda
• Rozsah teploty kapaliny: -10 až +110 °C
• Jmenovitá teplota kapaliny: 60 °C

Elektrické údaje

• Napájení: 1 × 230 V / 50–60 Hz
• Příkon P1: 15 – 333 W
• Maximální proud: 0,18 – 1,55 A
• Krytí: X4D
• Třída izolace: F

Další informace

• Čistá hmotnost: 15,2 kg
• Hrubá hmotnost: 17 kg
• Přepravní objem: 0,039 m3

Obrázky se mohou lišit od originálního produktu/položky.

Parametry
Dopravní výška	12 m
Typ připojení	přírubové
Velikost příruby	32 DN
Vestavná délka	220 mm
EEI – Index energetické účinnosti	0,18
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Max. průtok	19 m3/h
